Фильтры-ловушки ионитов предназначены для улавливания выноса фильтрующих материалов из фильтра из-за возможных дефектов дренажной системы или измельчения фильтрующей загрузки. Используются ловушки на водоподготовительных установках и конденсатоочистках электростанций. Принцип действия: поток обработанной на фильтре воды входит в переднюю часть ловушки по ее оси, проходит через фильтроэлементы и выводится из ловушки. Частицы механических включений задерживаются фильтрующей поверхностью (фильтроэлементом). Накапливаясь, данные примеси приводят к росту перепада давления в ловушке. По достижении заданного перепада давления ловушка отключается, фильтроэлементы вынимаются и промываются. При необходимости непрерывной работы, включается байпасная линия
 |
 |

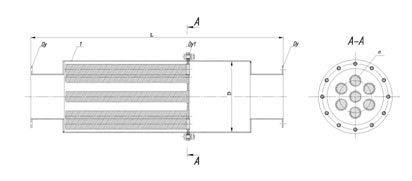

| Фильтр ловушка ионитов ФЛИ 150 | Фильтр ловушка ионитов ФЛИ 250 |
Фильтр ловушка ионитов состоит из цилиндрического стального корпуса, патрубка, фильтроэлементов и монтажного диска (держателя).
К цилиндрическому корпусу ловушки приварены штуцера для манометров.
Корпус ловушки и патрубок изготовляются из углеродистых сталей. На внутреннюю поверхность корпуса и патрубка наносится коррозионно-стойкое покрытие. Фильтроэлементы и монтажный диск – из коррозионностойких сталей. Конструкция может быть изменена.
В комплект поставки ловушки входят: корпус и патрубок в сборе с фильтровальным блоком (фильтроэлементы и монтажный диск), ответные фланцы, прокладочные материалы. Манометры с гидрокомпенсаторами в комплект поставки не входят.
| ФЛИ-50 | ФЛИ-100 | ФЛИ-150 | ФЛИ-250 | ФЛИ-350 | |
| Диаметр, D,мм | 150 | 150 | 260 | 365 | 365 |
| Габаритная длина,L, мм | 800 | 800 | 1100 | 1100 | 1100 |
| Размер присоединительных фланцев, Dy1/Dу | 150/100 | 150/100 | 250/150 | 350/250 | 350/250 |
| Количество фильтроэлементов*, n, шт | 3 | 5 | 7 | 12 | 16 |
| Размер щелей, мм | 0,2±0,1 | 0,2±0,1 | 0,2±0,1 | 0,2±0,1 | 0,2±0,1 |
| Параметры рабочей среды | рН=4-14 | рН=4-14 | рН=4-14 | рН=4-14 | рН=4-14 |
| Температура, °С | 45 | 45 | 45 | 45 | 45 |
| Производительность, м3/ч | 50 | 100 | 150 | 250 | 350 |
| Масса конструкции*, т: | 0,05 | 0,1 | 0,7 | 0,2 | 0,24 |
*- уточняется при согласовании чертежей.
